دستگاه Earth سنج مدباس – مدل RED71

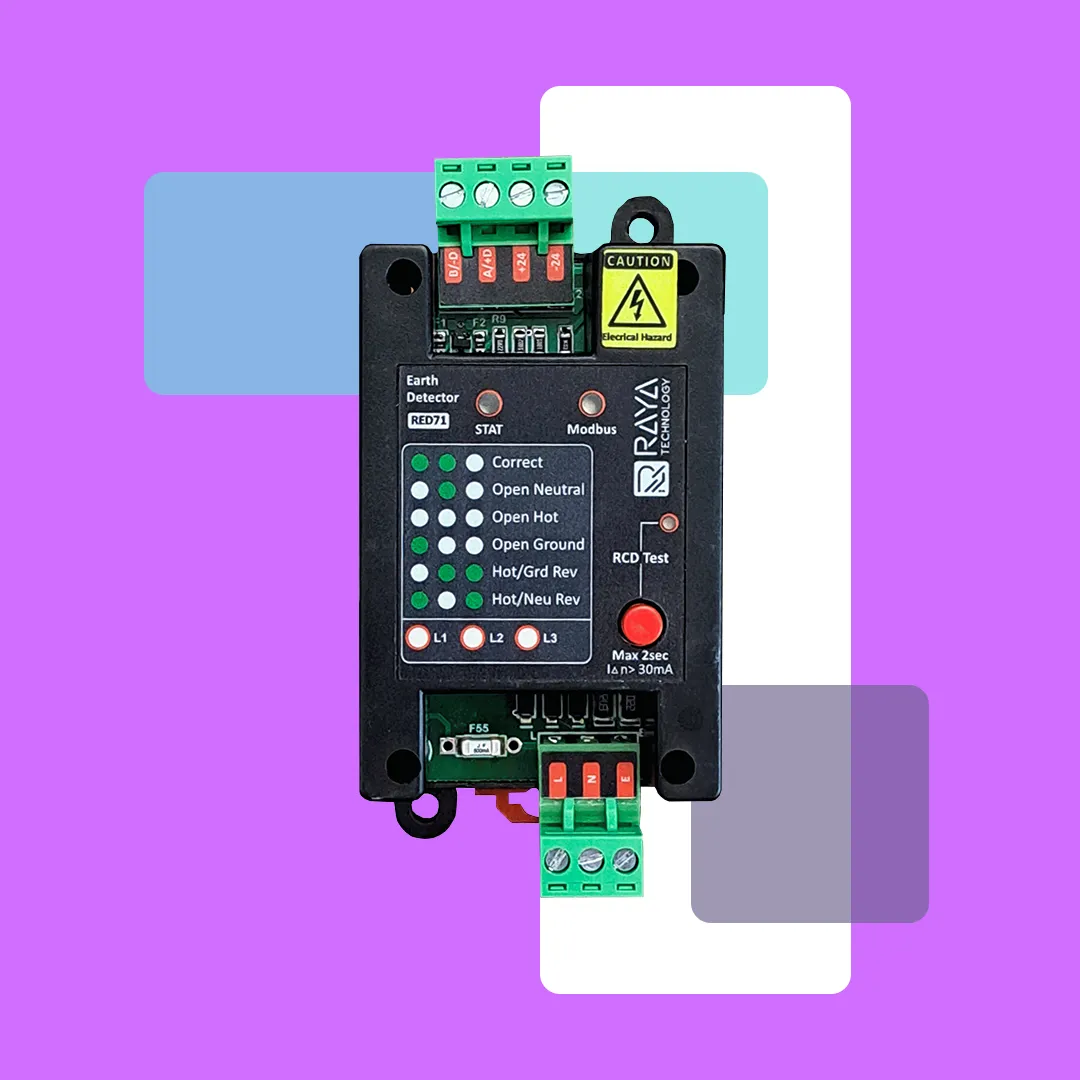

دستگاه Earth Detector مدل RED71 از شرکت رایا تکنولوژی، یک ماژول تشخیص خطای زمین (اتصال سیم ارت) و سیم‌کشی است که برای نظارت بر صحت اتصال نول، فاز و ارت در سیستم‌های برق تک‌فاز و سه‌فاز طراحی شده است. این دستگاه با بهره‌گیری از پروتکل Modbus قابلیت اتصال به سیستم‌های مانیتورینگ و اتوماسیون صنعتی را دارد و دارای دکمه تست RCD (کلید نشتی جریان) با جریان تست 30 میلی‌آمپر به مدت حداکثر 2 ثانیه می‌باشد. استفاده از آن در تابلوهای برق صنعتی، مراکز داده و تجهیزات حساس به منظور افزایش ایمنی و پیشگیری از خطرات ناشی از خطاهای ارت توصیه می‌شود.
✅ این دستگاه علاوه بر قابلیت استفاده در سیستم‌های اتوماسیون صنعتی مبتنی بر شبکه Modbus، امکان نصب مستقل در تابلو برق را نیز دارد؛ به‌گونه‌ای که تنها با استفاده از نشانگرهای LED تعبیه‌شده بر روی دستگاه، میتوان وضعیت ارت را به‌صورت دقیق تشخیص داده و از آن بهره‌برداری نمود.
پروتکل Modbus
پروتکل Modbus RTU بر پایه RS-485
خروجی Earth سنج
دارای خروجی 6 حالته استاندارد Earth سنج
نصب
قابلیت نصب دین‌ریل و دیواری به صورت همزمان
محافظ جان
دارای کلید تست سیستم محافظ جان
پشتیبانی از پروتکل Modbus RTU تحت شبکه RS485
پروتکل های ارتباطی که روی این دستگاه تعبیه شده قابلیت اتصال به انواع plcها و DCSها و RTU ها را دارد.
✅ تابلوهای برق صنعتی و ساختمانی: برای اطمینان از صحت سیم‌کشی و جلوگیری از خطرات ناشی از برگشت جریان یا اتصال زمین ناقص
✅ سیستم‌های مانیتورینگ برق: تشخیص لحظه‌ای خطاهای نشت زمین و امکان ارسال آن به سیستم مانیتورینگ مرکزی
✅ مراکز داده و تجهیزات حساس: جلوگیری از خرابی تجهیزات به دلیل وجود مشکلات ارت
✅ پروژه‌های ساختمانی یا صنعتی در مرحله بهره‌برداری: بررسی اولیه صحت سیم‌کشی
✅ سیستم‌های UPS یا ژنراتور: بررسی سلامت مسیر نول و ارت و جلوگیری از برگشت ناخواسته جریان
چراغ‌ها به 3 دسته اصلی تقسیم می‌شوند:
الف) چراغ‌های وضعیت خطا یا صحت اتصال (سمت چپ)
ب) چراغ‌های وضعیت سیستم (بالا)
پ) کلید RCD Test
الف) چراغ‌های وضعیت خطا یا صحت اتصال (سمت چپ):
⚪️🟢🟢 Correct: سیستم بدون خطا و اتصال زمین درست است.
⚪️🟢⚪️ Open Neutral: نول قطع است.
⚪️⚪️⚪️ Open Hot: فاز قطع است.
⚪️⚪️🟢 Open Ground: اتصال ارت وجود ندارد یا ناقص است.
🟢🟢⚪️ Hot/Grd Rev: فاز و زمین جابجا شده‌اند.
🟢⚪️🟢 Hot/Neu Rev: فاز و نول جابجا شده‌اند.
✅ بسته به وضعیت، فقط یکی از این چراغ‌ها روشن خواهد شد تا نوع خطا مشخص باشد.
ب) چراغ‌های وضعیت سیستم (بالا):
🔴 STAT: چراغ وضعیت (Status)، دو حالت دارد که به صورت چشمک زن سریع یا آهسته است :
- زمانی که در حال چشمک زدن سریع (معادل ۳ بار در یک ثانیه) باشد می تواند گویای سه وضعیت باشد که رخ داده است : 1) در حال ارتباط گرفتن است 2) ارتباط قطع شده است 3) خطا وجود دارد
- زمانی که در حال چشمک زدن آهسته (معادل ۳ ثانیه یکبار) باشد ، گویای این حالت است که سنسور آماده به کار است و مشکلی در فرآیند کار کرد سنسور رخ نداده است.
🔵 Modbus: شبکه ( چراغ ) مدباس (Modbus)، به صورت پیش فرض خاموش است و تنها با هر بار دریافت دستور (Request) از شبکه (Master) یک چشمک کوتاه می زند.
پ) کلید RCD Test:
🔴 کلید فشاری جهت تست نشتی جریان، که با فشار دادن آن، جریانی حدود 30 میلی‌آمپر به زمین تزریق می‌شود تا عملکرد کلید محافظ جان تست شود، حداکثر زمان فشردن کلید نباید بیشتر از ۲ ثانیه باشد.
